抗震支架是什么?抗震支架有什么用?

日期:

抗震支架是什么?抗震支架有什么用?

在建筑机电工程中,抗震支吊架已经开始强制使用,但是很多工程朋友对此还比较陌生,因为一直以来建筑在设计中基本不考虑机电的抗震,抗震支吊架也从没用过。但是现在情况不一样了,建筑机电行业在抗震领域有了标准,其中明确规定了抗震支吊架的设置和设计。

下面针对抗震支吊架做一个梳理

设置抗震支吊架的依据是什么?

依据2015年住房城乡建设部发布实施的国际标准GB50981=2014《建筑机电工程抗震设计规范》,其中明确规定了抗震支吊架的设计与使用。该标准自2015年8月1日起实施,也就意味着自此之后的建筑机电工程必须要考虑抗震支吊架了。

何为抗震支吊架?

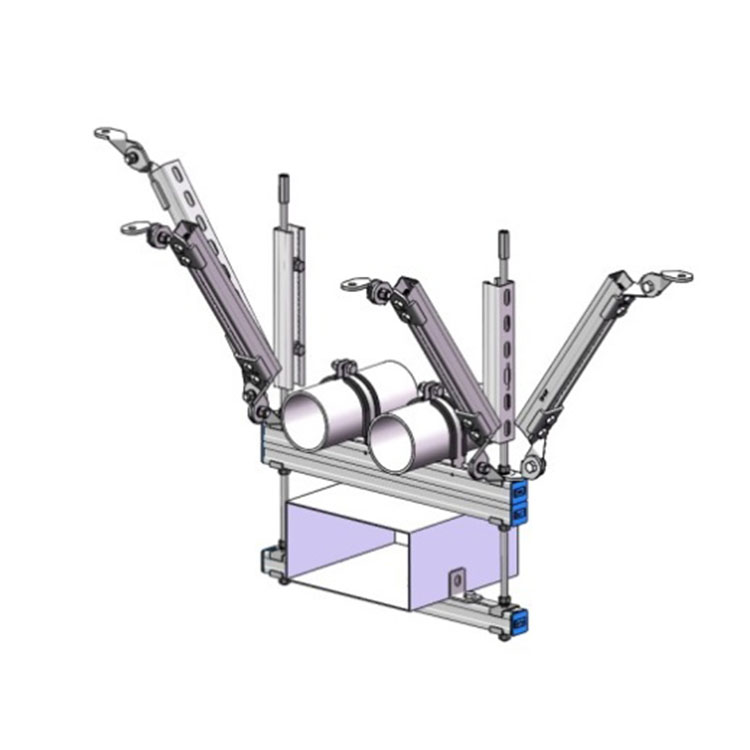

抗震支吊架用于支承水管、风管、桥架等机电管线设备并提供抗震支撑的支吊架产品。依据GB50981-2014《建筑机电工程抗震设计规范》,抗震支吊架的定义是:与建筑结构体牢固连接,以地震力为主要荷载的抗震支撑设施。由锚固体、加固吊杆、抗震连接构件及抗震斜撑组成。

抗震支吊架的常见形式有哪些?

依据GB50981-2014《建筑机电工程设计规范》,抗震支吊架是由锚固件、加固吊杆、抗震连接构件及抗震斜撑组成。组成抗震支吊架的所有构件应采用成品构件,连接紧固件的构造应便于安装。

哪些地方需要使用抗震支吊架?

依据GB50981-2014《建筑机电工程抗震设计规范》:

第1.0.4条(强条)规定抗震设计烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计。

第3.1.6条条文说明规定了需进行抗震设防的内容:悬吊管道中重力大于1.8kN的设备;DN65以上的生活给水、消防管道系统;矩形截面面积大于等于0.38和圆形直径大于等于0.7m的风管系统;对于内径大于等于60mm的电气配管及重力大于等于150N/m的电缆梯架、电缆槽盒、母线槽。

第3.1.8条规定穿过隔震层的建筑机电工程管道应采用柔性连接或其他方式,并应在隔震层两侧设置抗震支架。

第4.1.2.1条规定8度、9度地区的高层建筑的给水、排水立管直线长度大于50m时,宜采取抗震动措施;直线长度大于100m时,应采取抗震动措施。

第4.1.2.3条规定需要设防的室内给水、热水以及消防管道直径大于或等于DN65的水平管道,当其采用吊架、支架或托架固定时,应按要求设置抗震支承。

第5.1.2.4条规定锅炉房、制冷机房、热交换站内的管道应有侧向和纵向抗震支撑。多根管道共用支吊架或管径大于等于300mm的单根管道支吊架,宜采用门型抗震支吊架。

第5.1.3.3条规定矩形截面面积大于等于0.38和圆形直径大于等于0.70m的风道可采用抗震支吊架。

第5.1.4条(强条)规定防排烟风道、事故通风风道及相关设备应采用抗震支吊架。

第5.1.5.4条规定重力大于1.8kN的空调机组、风机等设备不宜采用吊装安装。当必须采用吊装时,应避免设在人员活动和疏散通道位置的上方,但应设置抗震支吊架。

第6.1.1条规定内径大于或等于25mm的燃气管道应进行抗震设计,管道抗震支吊架的设置应符合规定。

第6.2.8条规定在建筑高度大于50m的建筑物内,燃气管道应根据建筑抗震要求,在适当的间隔设置抗震支撑。

第7.1.2条规定内径不小于60mm的电气配管及重力不小于150N/m的电缆梯架、电缆槽盒、母线槽均应进行抗震设防。
