泡沫灭火设备+平衡式

产品介绍

机械泵入式比例混合装置

产品型号:PHP50( 3%) ; PHP130( 3%) ; PHP200(3%)

产品类型:泡沫比例混合装置

驱动方式:水轮机

混合比:3%

工作流量:参照产品参数表

混合液流量范围:参照产品参数表

进出口通径:参照产品参数表

工作压力范围:0.6-1.2Mpa

流量范围:8~400L/S

额定工作压力:1.0Mpa

产品特点:水轮机驱动,无需泄水

1、机械泵入式比例混合装置

机械泵入式比例混合装置是一种流量平衡式比例混合装置。由管道内流动的消防水为驱动力,通过水轮机带动泡沫液泵抽取常压罐内的泡沫液,泵入到消防主管道内。通过水轮机和泡沫液泵内部的结构参数匹配,平衡了水的流量和泡沫液的流量,实现定比例混合。机械泵入式比例混合装置体积小,占地面积小,混合比控制准确,且不需要外部提供动力电源或柴油机,是一款性能优越,技术先进的产品。

2、装置结构组成

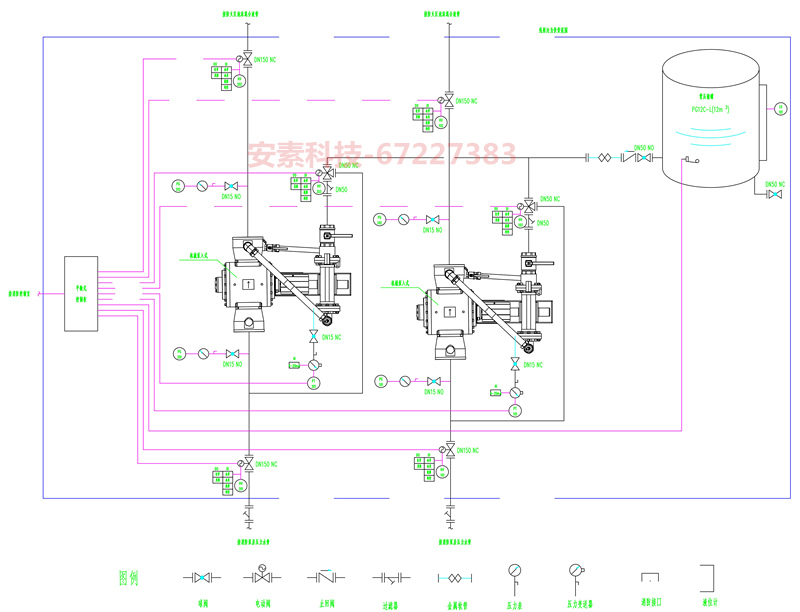

机械泵入式比例混合装置主要由水轮机、泡沫液泵、泡沫液储罐、管道阀门等部件组成。

水轮机和泡沫液泵通过联轴器连接,并固定在型钢底撬上,实现整体搬运与安装。控制管路采用不锈钢无缝钢管,阀门等附件均采用不锈钢耐腐蚀材料。泡沫液储罐为常压不锈钢罐,放置在比例混合装置附近,通过金属软管相连。中间设有过滤器及控制球阀。


3、功能原理

3.1混合原理

消防水流经比例混合装置时,在水力作用下带动水轮机旋转。水轮机将旋转扭矩输出到泡沫液泵并带动运转。泡沫液泵吸取常压储罐内的泡沫液,并加压注入到消防水总管道中,实现定比例混合。

水轮机内部为定容积转子结构,旋转一周流过水的体积为固定值V1。泡沫液泵采用柱塞泵,是一种容积泵,旋转一周输出泡沫液的体积为固定值V2。水轮机与泡沫液泵通过联轴器连接,保障两者转速同步,理论上V1:V2=定值。通过内部型腔结构优化设计,使V1:V2=97:3,达到混合比3%的要求。

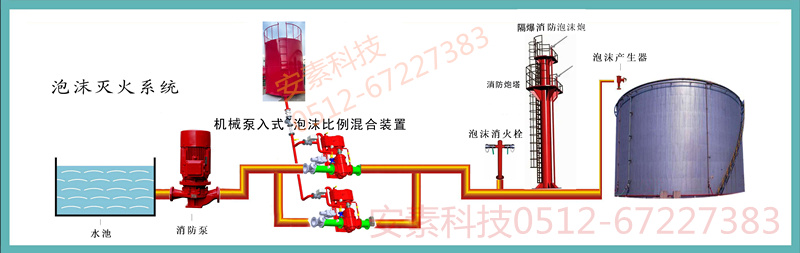

整体泡沫系统图


  • 产品名称:机械泵入式PHP平衡式泡沫比例混合装置
  • 发布日期:2017/5/26 11:01:57
  • 点击数:1598
  • 简述:
