消防泵及物联网

产品介绍

智能型电流/电压传感器主要功能
☆检测两路消防设备主、备电源工作状态信息
☆检测消防设备电源过压、欠压、过流、缺相、电源中断等报警信息
☆LCD显示电压和电流等电气参数
☆采用DC24V工作电压,由系统主机集中不间断供给
☆声光报警功能
☆具有二总线报警总线,不分极性
☆本机自检功能
☆I/O口输入与输出监控功能
附加功能:
监测配电箱体内温度、烟雾、弧光预警功能
可增加扩展模块监测8路三相电压和电流功能
当配电箱内部电缆或电气接头接触不良或松动时,容易发生电气故障,本装置采用传感技术,经微处理器判断后发出预警信号。当配电箱内部温度超过设置值时,发出预警信号,内置自动温度补偿功能。当配电箱内部烟雾超过一定浓度时,发出预警信号;当配电箱内因电气接头松动,发生电气打火花现象时,产生高亮度的弧光,本系统发出预警信号。
注:过电流功能:电流互感器由用户根据断路器额定电流进行选配,本产品可以根据电流互感器设置变化。

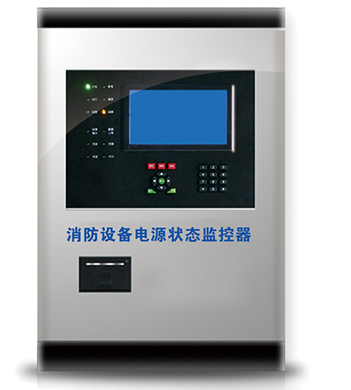

智能型消防电源监控主机主要功能
☆实时监测所有被监控设备主、备电源的工作状态,LCD显示当前状态和故障报警信息;
☆当检测到消防设备电源出现过压、欠压、过流、缺相、错相、电源中断等报警信息,发出报警信号,自动存储,并可查询;
☆通信线路故障报警功能;
☆主电压欠压故障显示与保护功能;
☆充电线路断路或短路故障报警功能;
☆所监测的工作状态和故障报警信息,传输给消防控制室图形显示装置;
☆采用集中供电方式,为检测模块提供DC24V安全电压供电,有效的确保系统的稳定性、安全性;
☆监控器容量标准配置为64个点,可根据用户要求定制扩容;
☆连接检测模块64路时,DC24V集中电源通信距离<500m,如果大于64路,应加装区域分机。
注:以上精度为0.5级,如需要计量定制0.2级订货时要提出。

主要技术数据表


输入参数
输入电源
AC220V  50Hz

输出功率
250W可根据配置增加功率输出
输出参数
输出电压
DC24V

输出电流
10A可根据配置增加功率输出

总线通信方式
电源和信号共用二总线

主机与区域分机通信距离
≤1200m,可根据用户要求扩展

报警输出
1路控制输出,输出为无源常开或常闭点

外形尺寸
350*360*150mm
其他功能及技术参数
报警功能
声、光报警,显示报警地址和故障类型

密码功能
设置多级操作,适用于不同级别操作人员分级操作

备用电源
>8h DC12V/7.5Ah可根据配置增加功率输出

显示功能
中文LCD显示机LED指示

打印功能
微型热敏打印机,中文打印

存储报警记录
≥10000条

环境温度
-10℃~+70℃

环境湿度
相对湿度≤95%

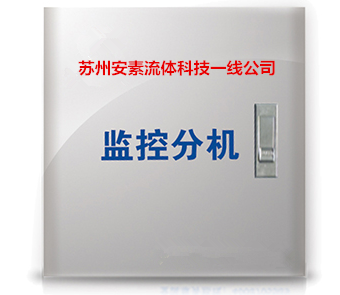

                                                                                                                                                                                                            区域分机
区域分机(又称中继器)
输入参数输入电源AC220V  50Hz
 输出功率250W可根据配置增加功率输出
输出参数输出电压DC24V
 输出电流10A可根据配置增加功率输出
 总线通信方式报警二总线
 区域分机与传感器通信总线RVSP2*2.5m㎡
 主机与区域分机通信距离≤1200m,可根据用户要求扩展
 外形尺寸320*300*120mm
 备用电源>8h DC12V/7.5Ah可根据配置增加功率输出
 显示功能中文LCD显示机LED指示
 环境温度-10℃~+70℃
 环境湿度相对湿度≤95%
                                                                                                                                                             多回路电压/电源检测模块型号及功能
产品名称型号功能与技术参数
多回路电压检测模块TL900-A/MDS4V监测4路三相三线电压
多回路电压检测模块TL900-A/MDS8V监测8路三相三线电压传至电压传感
多回路电压/电流检测模块TL900-A/MDS4AV监测4路三相三线电压与电流
多回路电压/电流检测模块TL900-A/MDS8AV监测8路三相三线电压与电流
工作电源:DC24V集中总线供电
  • 产品名称:消防设备电源监控系统
  • 发布日期:2017/5/25 16:35:27
  • 点击数:7723
  • 简述:
