泡沫灭火设备+平衡式

产品介绍

PHP一电一-水机型平衡式泡沫比例混合装置(驱动:一台电动机+一台水轮机,1用1备)

产品型号:PHP系列

产品类型:泡沫比例混合装置

产品材质:定制

沫液罐有效容积定制

驱动方式:一台电动机+-台水轮机,一用一备

混合比:3%或6%

工作流量:具体详情咨询客服

混合液流量范围:具体详情咨询客服

进出口通径:具体详情咨询客服

工作压力范围:0.6-1.2Mpa

流量范围:8~400L/S

额定工作压力:1.0Mpa

产品特点:可以在设备运行过程中添加泡沫原液

产品适用:范围油罐区及炼油厂、石油化工企业、飞机库、港口地区、货物堆放场、仓库、加油站、油漆储藏地等场所

充装灭火剂型号:根据保护对象选择

(一)结构
PHP系列水轮驱动型平衡式泡沫比例混合装置主要由常压泡沫液储罐、平衡阀、泄压/持压阀、安全阀、泡沫比例混合器、泡沫液泵、 控制系统、双针压力表、水轮机、公共底座及管道附件等构成。
(二)工作原理
PHP系列水轮驱动型平衡式泡沫比例混合装置工作时由压力水带动水轮转动,同时带动泡沫液泵,把泡沫液加压后进入平衡阀,通过平衡阀调节注入比例混合器。当消防主管线水的压力和流量变化出现不同的工况时,平衡阀均能动态调节注入混合器得泡沫液量,从而确保装置在运行过程中,不断地配制出较为混合比的泡沫混合液,供给泡沫灭火设备进行有效的灭火作业。


(三)特点
★ 通过平衡阀动态调节进入泡沫比例混合器的泡沫量,确保其的混合比;
★ 泄压/持压阀泄压回流确保装置额定工作压力的稳定;
★ 适用于目前任何泡沫灭火剂;
★ 在灭火过程中可以随时往泡沫罐灭火剂储罐内添加泡沫液;
★ 采用自动/手动切换控制,操作简单。
(四)技术参数


型 号
参 数

进出口通径
(mm)

工作压力范围
(MPa)

额定流量
(L/S)

流量范围
(L/S)

混合比
(%)

PHP3/24

DN65

0.6~1.2

24

6~24

3~3.9

6~7

PHP6/24

PHP3/48

DN100

48

18~42

PHP6/48

PHP3/72

72

18~72

PHP6/72

PHP3/100

DN150

100

24~100

PHP6/100

PHP3/120

120

24~120

PHP6/120

PHP3/160

160

24~160

PHP6/160

PHP3/200

DN200

200

48~200

PHP6/200

PHP3/260

260

48~260

PHP6/260

PHP3/300

DN250

300

75~300

PHP6/300

PHP3/400

400

75~400

PHP6/400

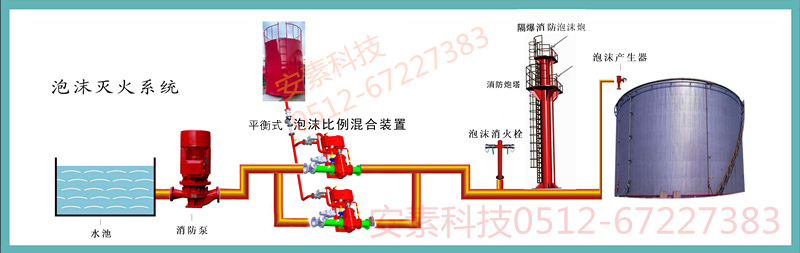

整体泡沫系统图
